Projeto FTTH: Guia Completo para Provedores de Internet

A implantação de uma rede FTTH (Fiber To The Home) é um dos passos mais importantes para provedores que desejam expandir sua cobertura geográfica e oferecer internet de ultravelocidade com máxima estabilidade.

No entanto, expandir uma rede de fibra óptica sem planejamento é o caminho mais rápido para queimar capital. Um projeto FTTH bem elaborado reduz drasticamente os custos de implantação, evita desperdício de cabos e garante que a sua infraestrutura suporte o crescimento futuro da base de clientes sem gargalos técnicos.

Neste guia completo, você vai entender as etapas indispensáveis para desenhar uma rede óptica de alta performance e os cuidados para evitar os erros mais comuns do mercado.

O que é um projeto FTTH?

FTTH significa “Fiber To The Home” (Fibra até a Residência). Trata-se de uma arquitetura de rede onde a fibra óptica sai diretamente da central do provedor (onde fica a OLT) e vai até o modem (ONU/ONT) dentro da casa do assinante.

O projeto FTTH é o planejamento de engenharia que mapeia toda essa jornada. Ele define as rotas dos cabos nos postes, o dimensionamento das fibras, a localização das caixas de atendimento e a viabilidade técnica de cada ponto da rede.

Por que o Projeto FTTH é vital para o seu provedor?

Muitos ISPs cometem o erro de lançar cabos “no olho”, sem documentação técnica. O resultado quase sempre é sinal óptico fraco (atenuação alta), caixas de terminação cheias e multas das concessionárias de energia.

Um projeto bem estruturado entrega:

• Aproveitamento Máximo: Otimização dos pontos de fixação nos postes.
• Redução de CAPEX: Economia na compra de cabos, splitters e ferragens.
• Segurança contra Cortes: Facilidade para obter aprovação junto às concessionárias (CPFL, Enel, etc.).
• Escalabilidade: Rede preparada para receber novas ramificações à medida que o número de clientes cresce.

As 4 Etapas Cruciais de um Projeto FTTH

1. Levantamento de Campo (Asbuilt / Cadastro)

Não existe projeto de mesa que funcione na prática. A primeira etapa é ir a campo mapear a infraestrutura física. É aqui que identificamos:

• A numeração e a disponibilidade dos postes.
• Ocupações de outras operadoras (para evitar saturação).
• Obstáculos físicos (árvores, cruzamentos de avenidas).
• Locais ideais para instalação das caixas.

2. Planejamento de Rota e Layout de Rede

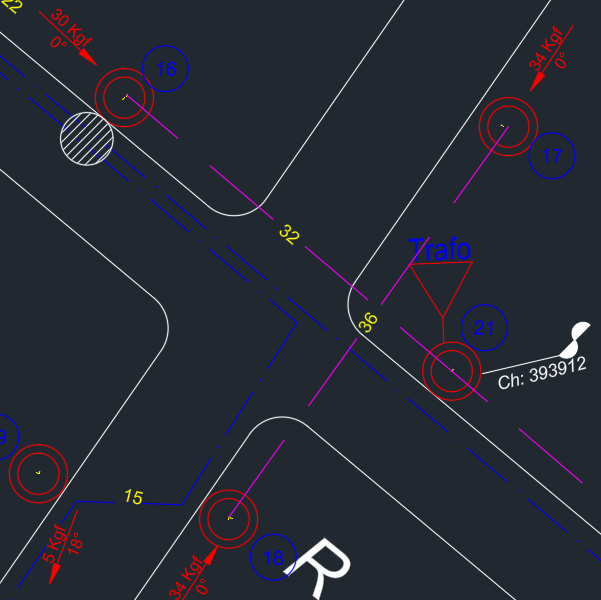

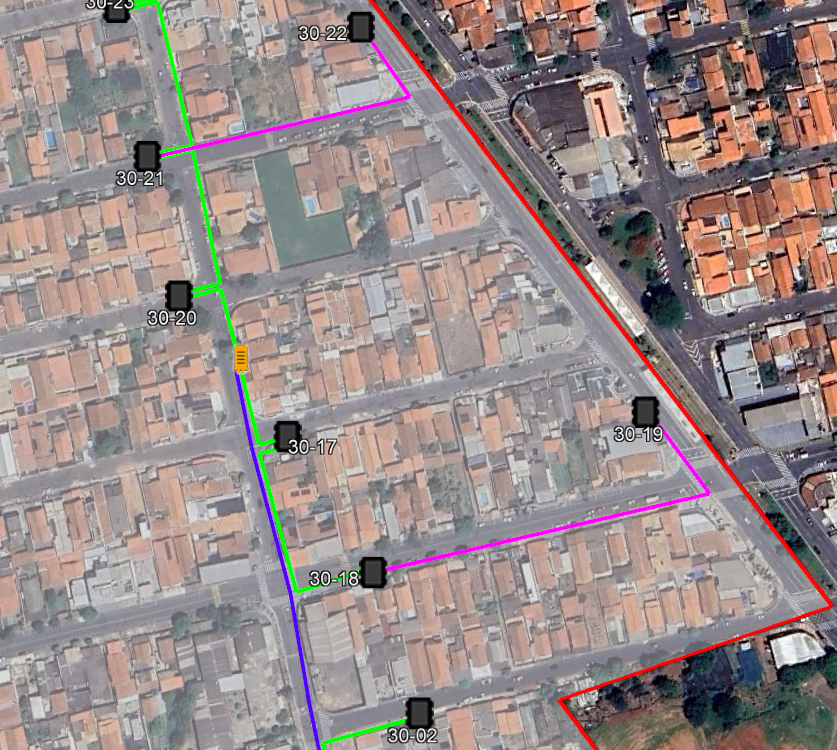

Com os dados de campo, desenha-se o layout da rede no software (como AutoCAD ou QGIS). Definimos a rota do cabo tronco (Backbone), a distribuição dos cabos secundários e os pontos exatos onde serão instaladas as Caixas de Terminação Óptica (CTOs).

3. Dimensionamento e Orçamento de Potência

Esta é a física por trás do projeto. É preciso garantir que a luz emitida pela OLT chegue com potência suficiente na ONU do cliente. Para isso, realizamos o cálculo de atenuação do enlace óptico através da seguinte fórmula:

Atenuação Total = (Perda do Cabo x Distância) + (Nº de Fusões x Perda da Fusão) + (Nº de Conectores x Perda do Conector) + Perda dos Splitters

Onde:

• Perda do Cabo x Distância: representa a perda natural de sinal por quilômetro do cabo óptico.
• Nº de Fusões x Perda da Fusão: é a perda acumulada em cada emenda feita por fusão na rede.
• Nº de Conectores x Perda do Conector: é a atenuação gerada nas conexões físicas e adaptadores.
• Perda dos Splitters: é a perda de inserção inserida pelos divisores ópticos (ex: splitters 1:8 ou 1:16).

💡 Dica Técnica: O ideal é que o sinal chegue na ONU do cliente operando de forma saudável entre -15 dBm e -25 dBm. Valores fora dessa faixa causam quedas frequentes de conexão.

4. Documentação Técnica e Diagrama Unifilar

Por fim, é gerada a documentação que a equipe de fusão e lançamento vai usar na rua. O diagrama unifilar indica exatamente como cada fibra deve ser fundida dentro das caixas de emenda e splitters, eliminando qualquer margem de erro humano durante a ativação.

Principais Equipamentos de uma Rede FTTH

Para garantir a confiabilidade da transmissão, a escolha do hardware deve ser criteriosa:

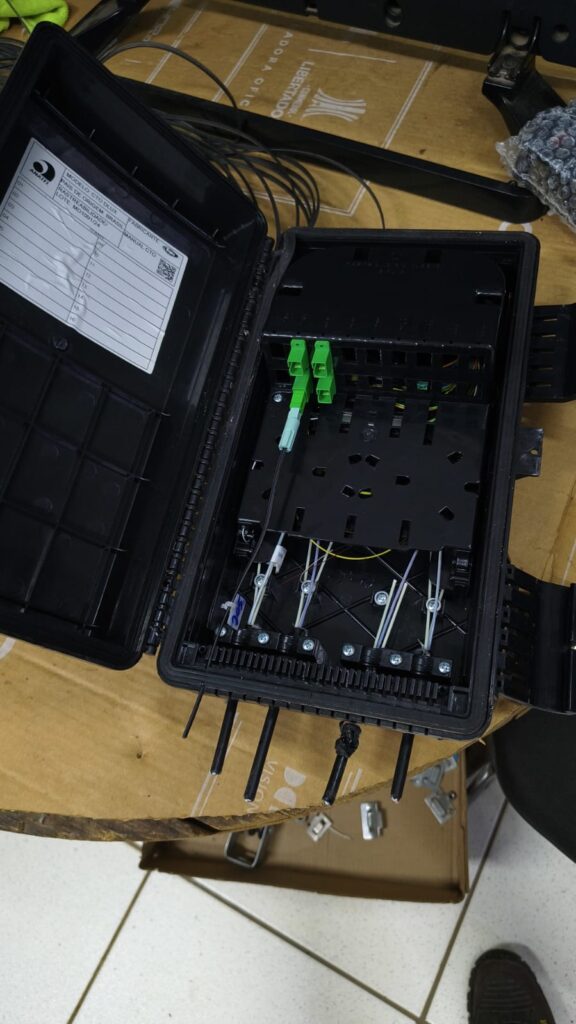

CTO (Caixa de Terminação Óptica): A caixa instalada no poste onde o técnico conecta o cabo drop que vai para a residência do cliente.

OLT (Optical Line Terminal): O cérebro da rede na central do provedor.

Cabo Óptico (AS ou ASU): Cabos autossustentados dimensionados para a tração e vão entre postes.

Caixa de Emenda Óptica (CEO): Responsável por proteger as fusões do cabo tronco contra intempéries.

Splitter Óptico: Divisor de sinal. Pode ser balanceado (sinal dividido igualmente) ou desbalanceado (tecnologia de rede barramento).

Os Erros mais Comuns na Implantação (E como evitá-los)

• Não prever reservas técnicas: Deixar cabos esticados sem “raquetes” (reservas de cabo) impede manutenções rápidas em caso de rompimento.
• Falta de identificação: Cabos sem plaquetas de identificação nos postes são os primeiros a serem cortados pelas concessionárias de energia elétrica em fiscalizações.
• Splitagem excessiva: Tentar encadear muitos splitters sem cálculo prévio, resultando em “apagão” de sinal na ponta da rede.
