Entender para que serve a CTO na internet (Caixa de Terminação Óptica) é fundamental para a construção de redes FTTH (Fiber to the Home) eficientes. Ela é a responsável direta por distribuir o sinal da fibra óptica principal para as residências e empresas, garantindo organização, proteção das emendas e facilidade de manutenção para o provedor de internet (ISP).
Se você é proprietário de um provedor, engenheiro ou técnico de campo, compreender o funcionamento da CTO é fundamental para dimensionar uma rede eficiente e preparada para expansões.
O que é uma CTO na Internet e para que serve?

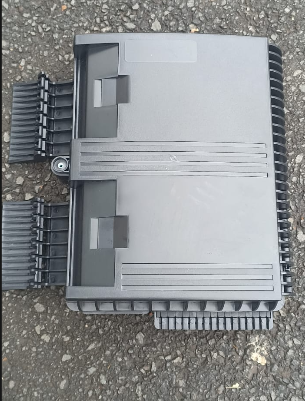

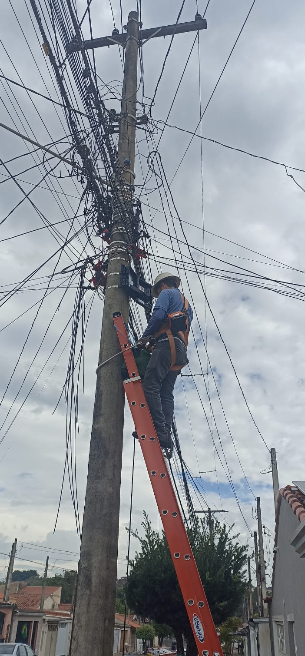

A sigla CTO significa Caixa de Terminação Óptica. Na prática, trata-se de uma caixa hermética instalada nos postes de energia que atua como o ponto final da rede de distribuição de fibra óptica do provedor.
A principal função da CTO é abrigar os divisores ópticos (splitters) e conectar o cabo óptico vindo da central (OLT) aos cabos drop que entram na casa dos clientes finais.
Principais Vantagens da CTO na Rede:
Isolamento de Falhas: Facilita encontrar problemas de atenuação de sinal sem afetar outros clientes.ada, a expansão da rede pode se tornar desorganizada e aumentar os custos operacionais do provedor.
Organização do Ponto de Entrega: Evita o emaranhado de fios nos postes.
Proteção Ambiental: Vedação contra chuva, poeira e radiação UV.
Agilidade na Ativação: O técnico de campo precisa apenas conectar o conector rápido (fast connector) na porta disponível.
📌 Leitura Recomendada
Sua caixa de atendimento já atingiu a capacidade máxima?
Aprenda como resolver o problema de CTO lotada e expandir a quantidade de portas na sua rede FTTH sem a necessidade de lançar novos cabos.
Ler Guia de Expansão de CTO →Como funciona uma Caixa de Terminação Óptica?
O funcionamento da CTO segue um fluxo simples e eficiente dentro da topologia GPON/EPON:
Conexão do Assinante: Na ativação, o técnico lança o cabo drop da CTO até a casa do cliente e pluga o conector na porta reservada.
Chegada do Cabo Tronco/Distribuição: A fibra principal vinda da Caixa de Emenda Óptica (CEO) adentra a CTO.
Divisão do Sinal (Splitting): A fibra é fundida à entrada de um splitter óptico (ex: 1:8 ou 1:16) localizado dentro da caixa.
Disponibilização nas Portas: As saídas do splitter são conectadas aos adaptadores ópticos (geralmente SC/APC) nas portas externas da caixa.
Principais Componentes Internos de uma Caixa CTO
Para garantir a performance da rede, uma CTO de qualidade conta com:
Sistema de Prensa-Cabos e Vedação: Borrachas de vedação (grommets) que impedem a entrada de água e insetos.ma.
Bandeja de Acomodação: Espaço adequado para organizar as fusões e o excesso de fibra sem violar o raio de curvatura.
Alojamento para Splitter: Local reservado para fixar splitters conectorizados ou PLC modulares.
Adaptadores Ópticos: Acopladores que recebem os conectores dos assinantes.
Tipos de CTO mais Utilizados pelos Provedores
CTO de 24 Portas: Indicada para áreas de alta densidade (como centro comercial) ou locais com projeção de rápido crescimento.
CTO de 8 Portas: Ideal para zonas rurais ou ruas de baixa densidade populacional.
CTO de 16 Portas: A caixa CTO mais utilizada por provedores em bairros residenciais urbanos devido ao excelente custo-benefício.
📌 Leia também no blog:
A instalação incorreta de CTOs nos postes pode gerar notificações das concessionárias de energia. Veja como evitar cortes e multas acessando nosso Guia de Compartilhamento de Postes.
Acessar o Guia de Compartilhamento de Postes →Diferença entre CTO e Caixa de Emenda Óptica (CEO)
É comum haver confusão entre esses dois equipamentos, mas eles cumprem papéis distintos:
| Característica | CTO (Terminação) | CEO (Emenda) |
| Objetivo Principal | Atendimento ao cliente final (Drop) | Fusão de cabos da rede tronco/backbone |
| Acesso/Abertura | Frequente (em cada nova instalação) | Raro (apenas em manutenções e sangrias) |
| Conexão | Adaptadores e conectores rápidos | Fusão direta de fibra por caldeamento |

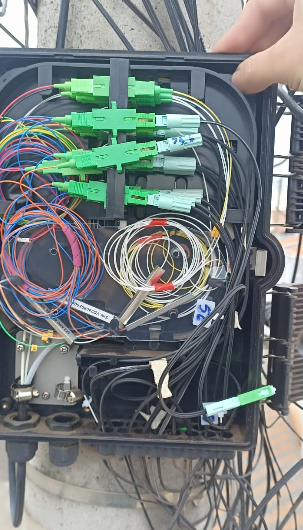

Erros Comuns na Instalação de CTOs que Geram Perda de Sinal
Instalação sem cálculo de esforço mecânico: Ocupação irregular no poste que pode descumprir as normas de cálculo mecânico em postes.
Excesso de curvatura na bandeja: Provoca atenuação por macrocurvatura.
Falta de identificação de portas: Aumenta o tempo de atendimento do suporte e causa desligamento acidental de vizinhos.
Vedação deficiente: Permite entrada de água, corroendo acopladores e contaminando os conectores ópticos.
Conclusão
A CTO é um dos componentes mais estratégicos para o sucesso operacional de qualquer rede FTTH. Além de ser o ponto final de distribuição do sinal óptico até o cliente, ela oferece a organização, a proteção e a flexibilidade necessárias para que o provedor de internet possa crescer de forma estruturada.
Investir em equipamentos de qualidade, manter a padronização das instalações e contar com um projeto técnico bem dimensionado evita desperdício de materiais, reduz chamados de manutenção e previne sanções das concessionárias de energia. Uma rede FTTH bem planejada desde as CTOs garante alta disponibilidade de sinal e a melhor experiência para os seus assinantes.
🚀 Precisa Projetar ou Expandir a Posição das CTOs da Sua Rede FTTH?
A NJ Projetos e Serviços em Telecom desenvolve diagramas unifilares, dimensionamento de splitters e projetos executivos de posteamento para provedores de internet em todo o Brasil. Entre em contato e solicite sua análise técnica!
Perguntas Frequentes
O que significa CTO?
CTO significa Caixa de Terminação Óptica, equipamento utilizado para distribuir a fibra óptica até os clientes em redes FTTH.
Qual a diferença entre CTO e Caixa de Emenda?
A Caixa de Emenda protege as fusões ópticas. A CTO realiza a distribuição do sinal para os assinantes.
Quantos clientes uma CTO atende?
Depende do modelo utilizado. Existem CTOs de 8, 12, 16 e 24 portas, entre outras capacidades.
Toda rede FTTH utiliza CTO?
Na maioria dos projetos FTTH, sim. A CTO facilita a organização da rede e a conexão de novos clientes.
Como escolher a CTO ideal?
A escolha depende da quantidade prevista de clientes, crescimento da região, topologia da rede e planejamento da infraestrutura.
Quanto tempo dura uma CTO?
Quando instalada corretamente e submetida à manutenção preventiva, uma CTO pode permanecer em operação por muitos anos.
