A CTO lotada e sem portas disponíveis é um dos gargalos operacionais mais frustrantes para provedores de internet (ISPs) em fase de crescimento. Quando todos os acessos de uma caixa de atendimento óptico são ocupados e novos clientes solicitam instalação no mesmo quarteirão, o provedor se vê diante de um dilema: recusar vendas, criar conexões improvisadas ou lançar novos cabos de distribuição do zero.
Trocar cabos de fibra ou lançar novas rotas gera custos elevados de material, mobilização de equipe de campo e novos processos de aprovação em postes de concessionárias de energia. A boa notícia é que existem técnicas de topologia óptica passiva que permitem resolver o problema da CTO lotada e multiplicar a capacidade de atendimento reaproveitando a mesma infraestrutura de fibra já lançada.
Por que as Caixas de Atendimento Ficam Sem Portas Tão Rápido?
A saturação precoce de portas de atendimento costuma ocorrer por falhas no dimensionamento do projeto executivo original ou por mudanças na densidade populacional do bairro:
- Taxa de Penetração Acima do Estimado: Projetos que previam uma taxa de adesão de 20% a 30% na rua enfrentam gargalos quando a demanda do mercado local supera 60%.
- Uso de Splitters de Baixa Razão: Caixas montadas originalmente com splitters de 1:8 em locais de alta densidade residencial, em vez de topologias preparadas para expansão modular.
- Cadastro Desatualizado e Portas Fantasmas: Falta de baixa no sistema de gestão para clientes cancelados, mantendo conectores travados em campo e gerando uma falsa sensação de CTO lotada.
3 Estratégias Técnicas para Expandir CTOs sem Lançar Novos Cabos
Aplicar engenharia de rede passiva permite reaproveitar os tubos loose e as fibras apagadas da rota existente para multiplicar as portas no poste sem custos astronômicos:
1. Reestruturação com Splitagem de Segundo Nível
Se a rede opera em sistema de nível único (onde uma fibra alimenta diretamente um splitter de 1:16 na caixa), é possível reorganizar a rota para trabalhar em dois níveis. Inserindo um divisor na fibra de distribuição, você consegue alimentar caixas subsequentes na mesma via utilizando a mesma fibra do cabo principal.

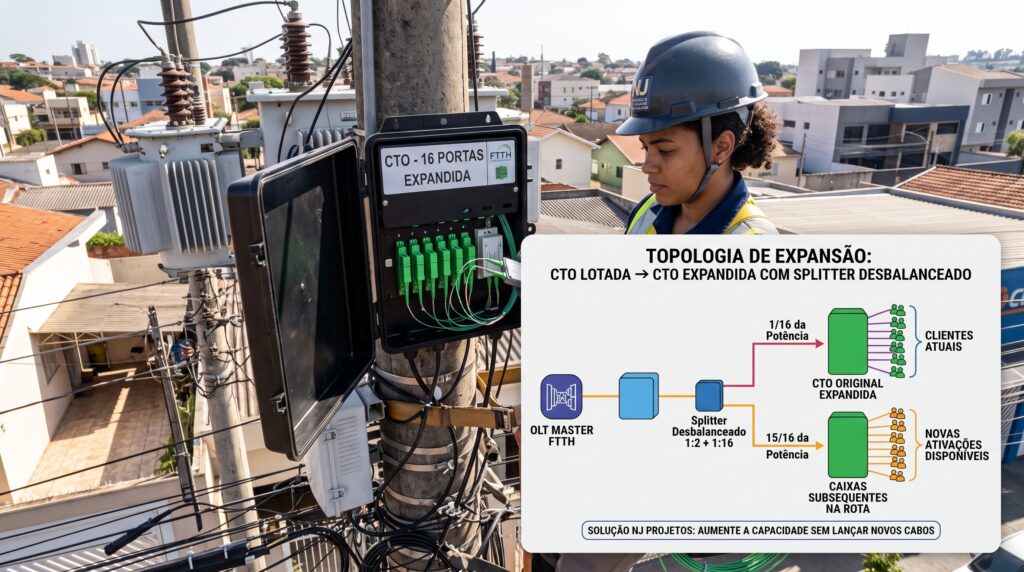

2. Substituição por Barramento AsSimétrico (Splitter Desbalanceado)
Em rotas lineares com muitas caixas em sequência, a adoção de splitters assimétricos (como 10/90 ou 20/80) na sangria da fibra permite atender a caixa atual com pouca atenuação e enviar o restante da potência óptica para as caixas seguintes. Essa técnica resolve o problema da CTO lotada sem demandar novos cabos de grande capacidade (12 ou 24 FO).
3. Integração com Tecnologias WDM e Combo PON
Para redes que precisam entregar novos serviços ou integrar clientes corporativos sem alterar a infraestrutura passiva (ODN), a multiplexação por WDM permite trafegar GPON e XGS-PON na mesma fibra. Isso viabiliza a oferta de conexões de altíssima velocidade sem ocupar portas destinadas ao mercado residencial.
Protocolo de Campo para Evitar “Puxadinhos” na Rede
Para garantir que a resolução de uma CTO lotada não comprometa a saúde financeira nem a estética da rede do provedor, exija o seguinte procedimento das equipes técnicas:
- Auditoria Física e Lógica: Antes de autorizar a expansão, envie um técnico para validar se todas as portas ocupadas pertencem a assinantes ativos no sistema.
- Medição do Orçamento de Potência (Power Meter): A substituição de um splitter de 1:8 por um de 1:16 exige uma folga de sinal de pelo menos 3,5 dB na fusão de entrada.
- Atualização do Diagrama Unifilar (As-Built): Qualquer alteração no splitter ou na sangria deve ser registrada imediatamente no sistema de geoprocessamento da empresa.
🚀 Precisa Expandir a Capacidade da Sua Rede FTTH sem Desperdício?
A NJ Projetos e Serviços em Telecom elabora redes otimizadas, ampliações de caixas de atendimento e reestruturação de diagramas ópticos para provedores em todo o Brasil.
Perguntas Frequentes sobre Expansão de CTO (FAQ)
1. Como resolver uma CTO lotada se o sinal na caixa já está no limite?
Se o sinal óptico estiver fraco (abaixo de -22 dBm na entrada da caixa), não é recomendável adicionar splitters de maior razão. Nesses casos, o ideal é sangrar uma nova fibra apagada do cabo de distribuição ou revisar as fusões atenuadas ao longo da rota.
2. É permitido colocar dois splitters dentro da mesma CTO?
Sim, desde que a caixa de atendimento possua espaço físico adequado para acomodar as acomodações de fusão, os conectores e que o orçamento de potência óptica da porta PON suporte a divisão do sinal.
3. Qual a diferença entre atender uma CTO lotada com splitter balanceado vs desbalanceado?
O splitter balanceado divide o sinal igualmente entre todas as portas da caixa. Já o splitter desbalanceado (assimétrico) retém uma porcentagem menor de luz para a caixa local e envia a maior parte da potência para dar sequência à rede ao longo do posteamento.
