A atenuação de sinal em redes FTTH (Fiber to the Home) é uma das principais causas de instabilidade e lentidão na conexão do assinante. Entender como diagnosticar e corrigir a atenuação de sinal evita retrabalho da equipe de campo e garante a entrega da potência óptica correta na ONU.
O que é Atenuação de Sinal e Quais São Seus Limites?
A atenuação de sinal é medida em dB/km e representa a redução da intensidade da luz emitida pela OLT (Optical Line Terminal) até chegar à ONT/ONU na casa do cliente.
Para redes GPON tradicionais operando nas frequências de 1310 nm (upstream) e 1490 nm (downstream), os valores de referência da potência costumam seguir estes parâmetros:
- Sinal Ideal na ONU: Entre -18 dBm e -23 dBm.
- Sinal No Limite Operacional: Entre -24 dBm e -27 dBm.
- Sinal Crítico / Loss of Signal (LOS): Abaixo de -28 dBm.
Principais Causas da Atenuação de Sinal em Redes FTTH
As perdas de potência em um enlace FTTH podem ser divididas em eventos intrínsecos e extrínsecos:
1. Macrocurvaturas e Microcurvaturas
Ocorre quando o cabo ou drop óptico ultrapassa o raio mínimo de curvatura recomendado pelo fabricante. A atenuação de sinal por macrocurvatura acontece em dobras acentuadas nas caixas de atendimento (CTOs) ou na ancoragem dos postes, fazendo com que a luz escape do núcleo da fibra.
📌 Leia também no blog:
A atenuação no lançamento aéreo muitas vezes acontece por desrespeito às normas das concessionárias de energia. Evite notificações e fios cortados em sua rede:
Acessar o Guia Definitivo do Compartilhamento de Postes →2. Sujeira e Contaminação de Conectores
Poeira, graxa ou marcas de dedo nas extremidades dos conectores SC/APC ou SC/UPC são responsáveis por grande parte dos problemas de perda de potência. Um conector sujo pode adicionar de 1 dB a mais de 3 dB de perda isoladamente.

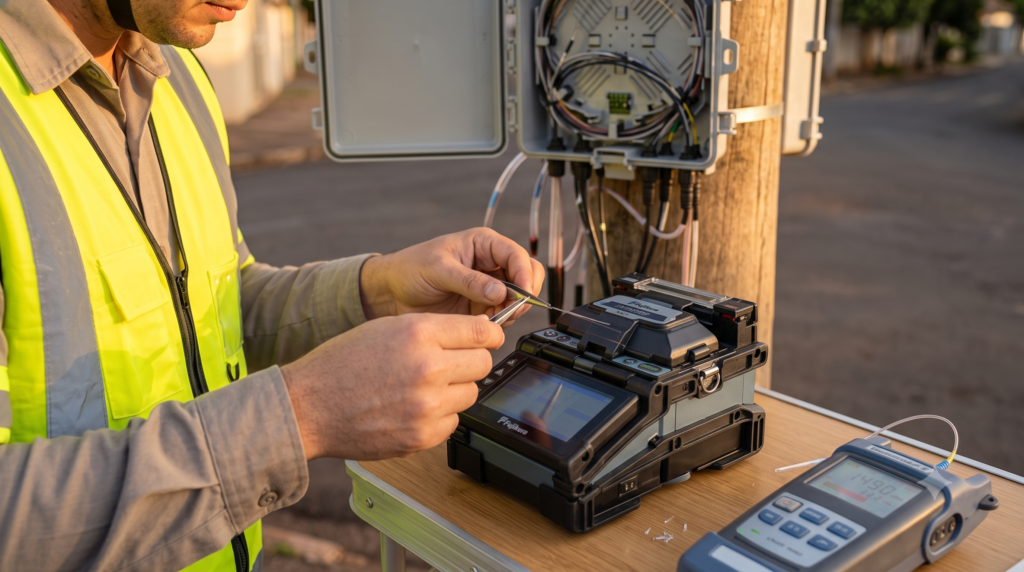

3. Fusões Mal Executadas
Falta de alinhamento dos núcleos, sujeira na clivagem ou parâmetros incorretos na máquina de fusão geram elevada atenuação de sinal no ponto de emenda. Uma fusão padrão deve apresentar perda inferior a 0,05 dB.
4. Perdas Naturais dos Splitters
Os divisores ópticos (splitters) introduzem perdas de inserção em cada divisão da rede, conforme as recomendações e diretrizes técnicas da Anatel:
| Razão do Splitter | Perda de Inserção Teórica |
| 1:2 | Cerca de 3,5 dB |
| 1:4 | Cerca de 7,2 dB |
| 1:8 | Cerca de 10,5 dB |
| 1:16 | Cerca de 13,8 dB |
Passo a Passo para Corrigir a Atenuação de Sinal em Campo
Para localizar e resolver o problema sem perder tempo trocando equipamentos desnecessariamente, siga este roteiro de manutenção:
- Medição no Ponto de Entrega (Power Meter): Medir a atenuação de sinal com o Power Meter óptico configurado na onda de 1490 nm garante a leitura exata do sinal que chega ao cliente. Se o valor estiver fora da faixa ideal, o problema reside na rede externa ou no cabo drop.
- Inspeção e Limpeza dos Conectores:A ntes de refazer fusões, limpe as ponteiras com lenço apropriado e álcool isopropílico (ou caneta de limpeza de conectores). Teste o sinal novamente.
- Análise de Eventos com OTDR: Conecte o OTDR (Optical Time-Domain Reflectometer) a partir do distribuidor interno (DIO) ou da CTO. O gráfico do OTDR indicará a distância exata onde ocorreu a queda abrupta de potência.

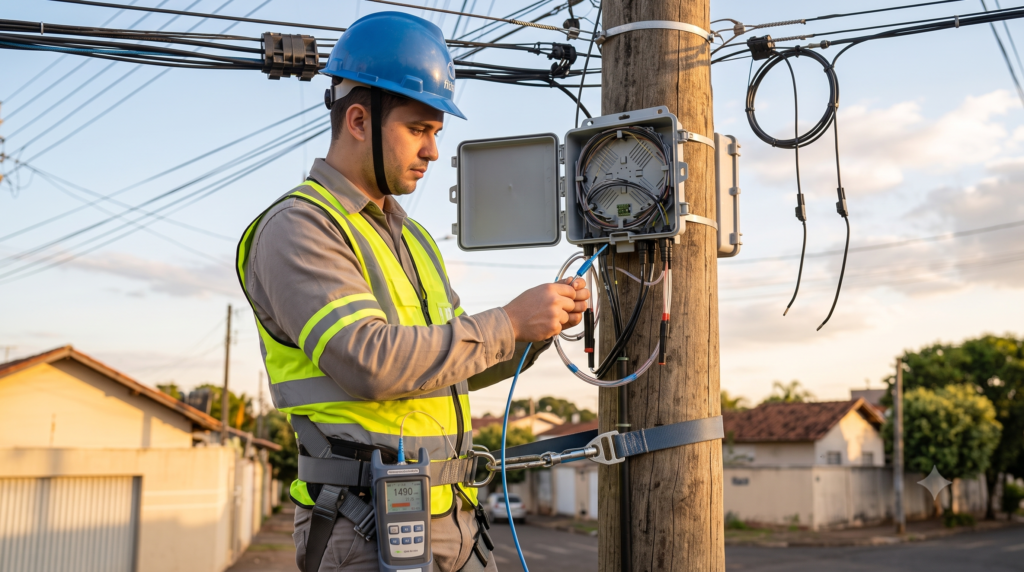

- Correção de Ancoragem e Fusão: Ajuste as sobras de fibra na reserva técnica, garanta que os protetores de fusão estejam acomodados sem pressão nas bandejas e refaça a clivagem se o ponto indicado pelo OTDR estiver atenuado.
Boas Práticas para Prevenir Atenuação de Sinal na Rede FTTH
- Padronize os conectores: Utilize conectores de montagem em campo (fast connectors) de alta qualidade e com baixa perda de inserção (menor que 0,3 dB).
- Treine a equipe técnica: Garanta que os técnicos de campo façam a clivagem com angulação correta (90°) e limpem as fibras antes da fusão.
- Acompanhe a documentação da rede: Monitorar constantemente a atenuação de sinal previne lentidão, estabiliza a navegação dos clientes e mantém a infraestrutura pronta para expansões de capacidade. Para saber mais sobre como gerenciar elementos da central, confira nosso artigo sobre configuração e boas práticas em OLT GPON.
🚀 Precisa Regularizar sua Rede FTTH ou Aprovar Projetos de Posteamento?
A NJ Projetos e Serviços em Telecom é especialista em planejamento FTTH, regularização de rotas notificadas e projetos de compartilhamento de postes junto às concessionárias de energia em todo o Brasil.
Perguntas Frequentes sobre Atenuação de Sinal (FAQ)
1. Qual é o nível de sinal óptico ideal para uma ONU GPON?
O nível de sinal considerado ideal na recepção da ONU/ONT fica entre -18 dBm e -23 dBm. Sinais entre -24 dBm e -27 dBm estão no limite operacional e exigem atenção. Valores abaixo de -28 dBm costumam causar desconexões constantes ou estado de LOS (Loss of Signal).
2. Como a sujeira nos conectores afeta a perda de potência na rede?
Resíduos de poeira, oleosidade das mãos ou partículas no acoplador óptico impedem a passagem limpa do feixe de luz. Um único conector sujo pode gerar uma perda de 1 dB a mais de 3 dB isoladamente, o que pode comprometer todo o orçamento de potência do enlace.
3. Qual a diferença entre microcurvatura e macrocurvatura na fibra óptica?
A macrocurvatura ocorre quando o cabo dobra visualmente com um raio menor que o permitido pelo fabricante (ex.: dobra acentuada na CTO ou caixa de passagem). A microcurvatura é uma deformação imperceptível a olho nu na casca da fibra, geralmente provocada por aperto excessivo de braçadeiras ou tração mecânica inadequada.
4. Quanto de perda de sinal é aceitável em uma fusão de fibra óptica?
Uma fusão bem executada com máquina alinhada pelo núcleo deve apresentar uma atenuação máxima de 0,05 dB. Valores superiores a 0,1 dB indicam clivagem incorreta, sujeira nos eletrodos ou desalinhamento e devem ser refeitos.
