A Caixa de Terminação Óptica (CTO) é um dos principais equipamentos utilizados em redes FTTH (Fiber To The Home). Ela é responsável por distribuir o sinal da fibra óptica para os clientes, garantindo organização, segurança e facilidade de manutenção da infraestrutura.

Se você é proprietário de um provedor de internet, técnico ou está iniciando na implantação de redes FTTH, compreender o funcionamento da CTO é fundamental para projetar uma rede eficiente e preparada para futuras expansões.

Neste artigo você conhecerá como funciona uma CTO, seus principais componentes, os diferentes modelos disponíveis e as boas práticas para sua instalação.

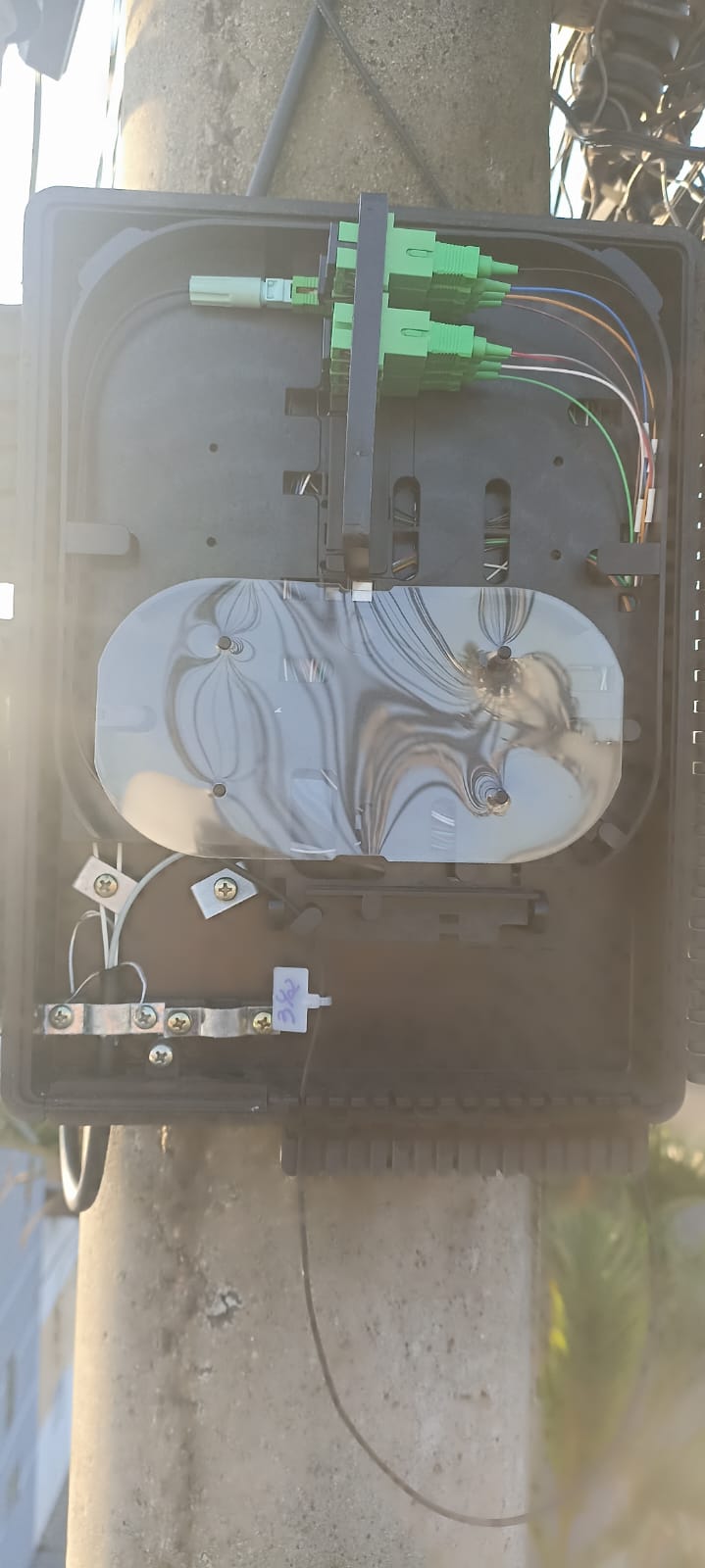

O que é uma CTO?

A CTO, ou Caixa de Terminação Óptica, é um equipamento utilizado para realizar a distribuição da fibra óptica entre a rede principal do provedor e os clientes finais.

Ela protege as emendas ópticas, organiza os cabos e permite conectar os assinantes de maneira prática e segura.

Normalmente, a CTO é instalada em postes e distribuída estrategicamente ao longo da rede para atender um determinado número de clientes.

Sua utilização facilita futuras ativações, reduz o tempo de manutenção e melhora a organização da infraestrutura.

Para que serve uma CTO?

A principal função da CTO é distribuir o sinal óptico para os clientes.

Além disso, ela oferece diversas vantagens:

• Organização da rede;
• Proteção das emendas ópticas;
• Facilidade para instalação de novos clientes;
• Redução do tempo de manutenção;
• Melhor identificação da infraestrutura;
• Maior segurança para os conectores.

Sem uma CTO corretamente dimensionada, a expansão da rede pode se tornar desorganizada e aumentar os custos operacionais do provedor.

Como funciona uma Caixa de Terminação Óptica?

O cabo óptico principal chega até a CTO.

Dentro da caixa são realizadas as emendas necessárias e a distribuição das fibras para cada porta disponível.

Cada cliente é conectado por meio de um cabo drop, que leva o sinal diretamente até sua residência ou empresa.

A CTO permanece fechada e vedada, protegendo toda a infraestrutura contra chuva, poeira e outras condições ambientais.

Quando um novo cliente é contratado, basta utilizar uma porta disponível e realizar a conexão do cabo drop.

Principais componentes de uma CTO

Uma Caixa de Terminação Óptica é composta por diversos elementos que garantem seu funcionamento.

Entre eles destacam-se:

• Bandejas para acomodação das emendas;
• Adaptadores ópticos;
• Conectores SC/APC;
• Sistema de vedação;
• Passagens para cabos;
• Suportes para organização das fibras;
• Espaço para acomodação de splitters (quando aplicável).

Cada fabricante pode apresentar pequenas diferenças construtivas, mas a finalidade permanece a mesma.

Tipos de CTO

Existem diversos modelos disponíveis no mercado.

Os mais utilizados são:

CTO de 8 portas

Indicada para regiões com menor densidade de clientes.

Possui baixo custo e facilita pequenas expansões.

CTO de 12 portas

Muito utilizada em bairros residenciais.

Oferece bom equilíbrio entre capacidade e investimento.

CTO de 16 portas

Uma das mais utilizadas pelos provedores.

Permite atender um número maior de assinantes mantendo boa organização.

CTO de 24 portas

Indicada para regiões com alta concentração de clientes ou locais onde há previsão de crescimento da rede.

Como escolher a CTO ideal

A escolha da CTO depende de diversos fatores.

Entre os principais:

• Quantidade prevista de clientes;
• Crescimento da região;
• Topologia da rede;
• Distância entre postes;
• Capacidade dos splitters;
• Facilidade de manutenção;
• Padronização utilizada pelo provedor.

Escolher corretamente reduz custos futuros e evita substituições desnecessárias.

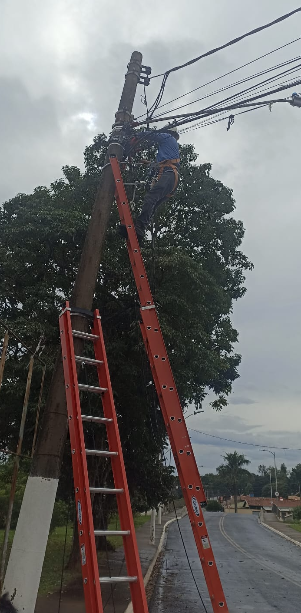

Onde instalar uma CTO

A localização da CTO influencia diretamente na eficiência da rede.

Algumas boas práticas incluem:

• Instalar em postes com fácil acesso;
• Respeitar as normas de compartilhamento de infraestrutura;
• Evitar locais sujeitos a impactos;
• Facilitar futuras manutenções;
• Distribuir as CTOs de forma equilibrada.

Um bom projeto FTTH define estrategicamente cada ponto de instalação.

Erros comuns na instalação

Alguns erros ainda são encontrados em diversas redes.

Os principais são:

• Excesso de cabos dentro da CTO;
• Identificação inadequada;
• Curvatura excessiva das fibras;
• Vedação incorreta;
• Conectores sujos;
• Falta de organização interna;
• Instalação em locais inadequados.

Esses problemas podem provocar falhas na rede e aumentar o custo das manutenções.

Manutenção da CTO

Embora seja um equipamento bastante resistente, a CTO deve passar por inspeções periódicas.

Durante a manutenção recomenda-se verificar:

• Estado dos conectores;
• Vedação da caixa;
• Organização das fibras;
• Integridade dos cabos;
• Identificação das portas;
• Fixação da estrutura.

Uma manutenção preventiva reduz falhas e aumenta a vida útil da infraestrutura.

Boas práticas na utilização de CTOs

Algumas recomendações ajudam a manter a qualidade da rede:

• Padronizar a identificação das CTOs;
• Utilizar materiais certificados;
• Fotografar todas as instalações;
• Registrar as ativações realizadas;
• Atualizar os projetos após alterações;
• Manter reservas técnicas organizadas;
• Planejar futuras expansões da rede.

Essas práticas facilitam a operação diária do provedor e reduzem custos de manutenção.

CTO x Caixa de Emenda

Embora pareçam semelhantes, possuem funções diferentes.

A Caixa de Emenda é destinada principalmente à realização e proteção das fusões ópticas.

Já a CTO possui como objetivo principal distribuir o sinal para os clientes, permitindo conexões rápidas através das portas disponíveis.

Na maioria das redes FTTH, ambos os equipamentos trabalham de forma complementar.

A importância da CTO em um Projeto FTTH

Durante o desenvolvimento de um Projeto FTTH, a definição da localização e da capacidade das CTOs é uma das etapas mais importantes.

Uma distribuição inadequada pode gerar:

• Maior utilização de cabos drop;
• Dificuldade para expansão;
• Custos elevados;
• Desorganização da rede;
• Manutenções mais demoradas.

Por isso, o planejamento deve ser realizado antes da implantação da infraestrutura.

Exemplo prático de uso de CTO em uma rede FTTH

Em uma rede FTTH residencial, a CTO é instalada em pontos estratégicos para distribuir o sinal óptico até os clientes próximos. Por exemplo, uma CTO de 8 portas pode atender imóveis localizados na mesma quadra ou em trechos próximos da rede.

Antes da instalação, é importante avaliar a quantidade de clientes prevista, a distância entre os postes, a capacidade disponível na rede e a possibilidade de expansão futura. Uma CTO instalada sem planejamento pode ficar sem portas disponíveis rapidamente ou exigir alterações na rota da fibra.

Em projetos bem organizados, a localização das CTOs é definida junto com a rota dos cabos, os pontos de emenda e a reserva de fibras. Isso facilita a ativação de novos clientes, reduz deslocamentos da equipe e deixa a rede mais simples de manter.

Conclusão

A CTO é um dos equipamentos mais importantes de uma rede FTTH.

Além de distribuir o sinal óptico, ela proporciona organização, segurança e facilidade para futuras expansões.

Investir em um bom projeto e escolher corretamente a capacidade das CTOs permite reduzir custos, melhorar a operação do provedor e oferecer maior qualidade aos clientes.

Se sua empresa pretende implantar ou expandir uma rede FTTH, contar com um projeto técnico especializado é o primeiro passo para obter uma infraestrutura eficiente e preparada para o crescimento.
